Было необходимо перегнать информацию с ноутбучного жесткого диска на обычный, причем под DOS'ом. Поэтому USB переходник отсеялся сразу.
После изучения распиновки ноутбучного диска выяснилось, что интерфейс тот же IDE за исключением 4-х дополнительных ножек, по которым этот HDD питается.

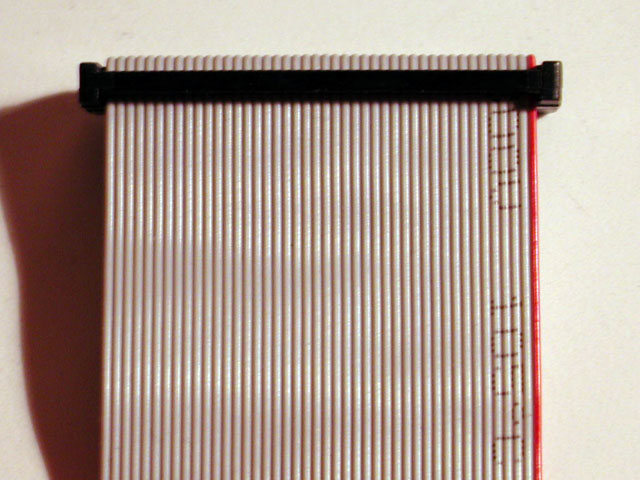

Поэтому решил сделать шлейф. потребовались: разъем IDC2-44F (шаг 2 мм, 60 руб. за 3 штуки), шлейф на 44 жилы FRC1-44 (шаг 1 мм, 55 руб. за 30м) и разъем IDC-40F (шаг 2,5 мм, я просто разобрал ненужный шлейф UDMA-33), молекс-папа (копейки). Обжимка разъема IDC2-44 на шлейф прошла без затруднений. Оптимально обжимать с помощью тисков, плоскости остаются параллельным, перекосов нет.

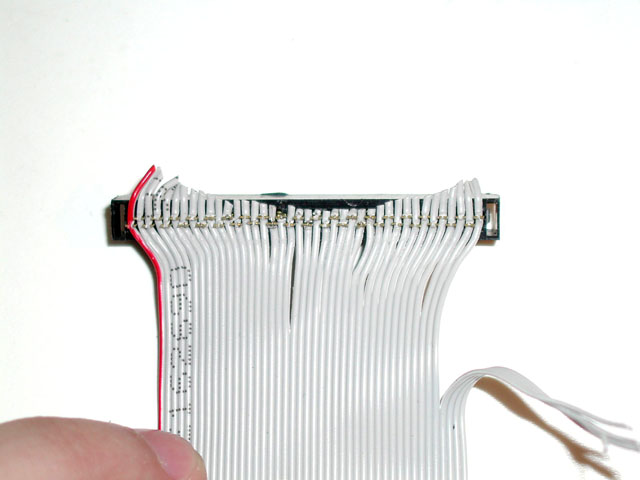

А вот с IDC-40А начались проблемы, поскольку шаг шлейфа меньше шага разъема (1:1,25). Родились два решения: раздербанить шлейф и обжать его по нескольку жилок с расширением шлейфа,

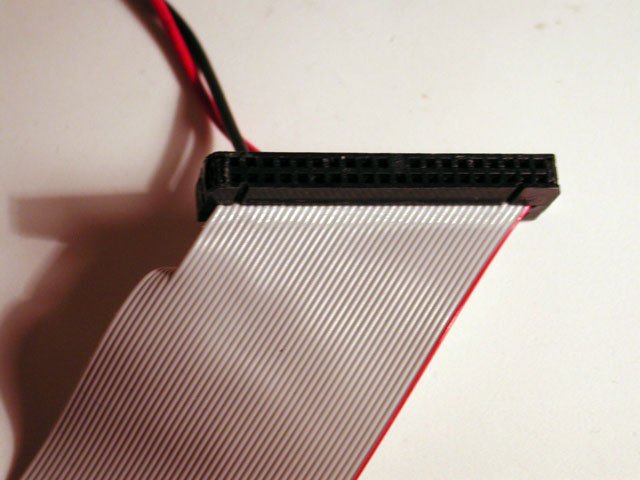

или же направить шлейф под углом к разъему и обжать так

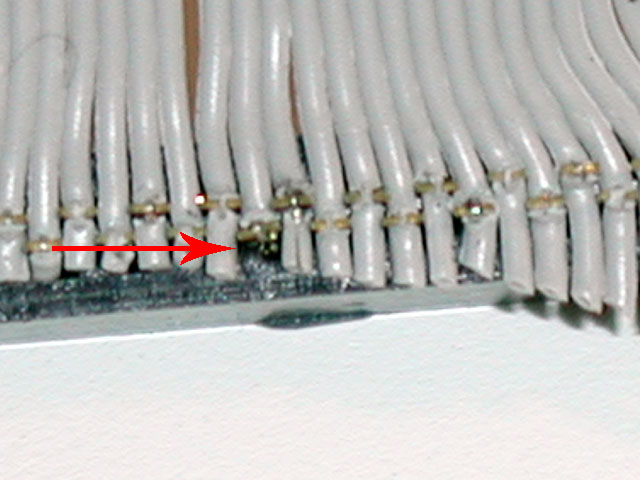

Основная сложность в том, что при совпадении шага шлейфа и разъема шлейф обжимается монолитно, а при этом несовпадении приходится обжимать по одной жиле, поэтому изоляция может слететь с провода и вызвать короткое замыкание.

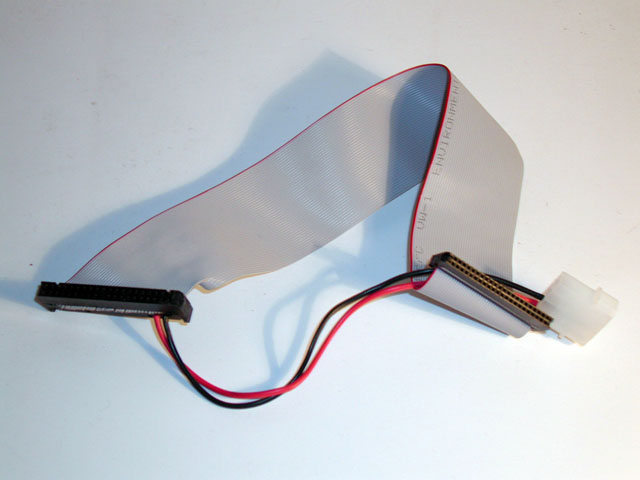

Далее припаиваем провода молекса к проводам шлейфа...

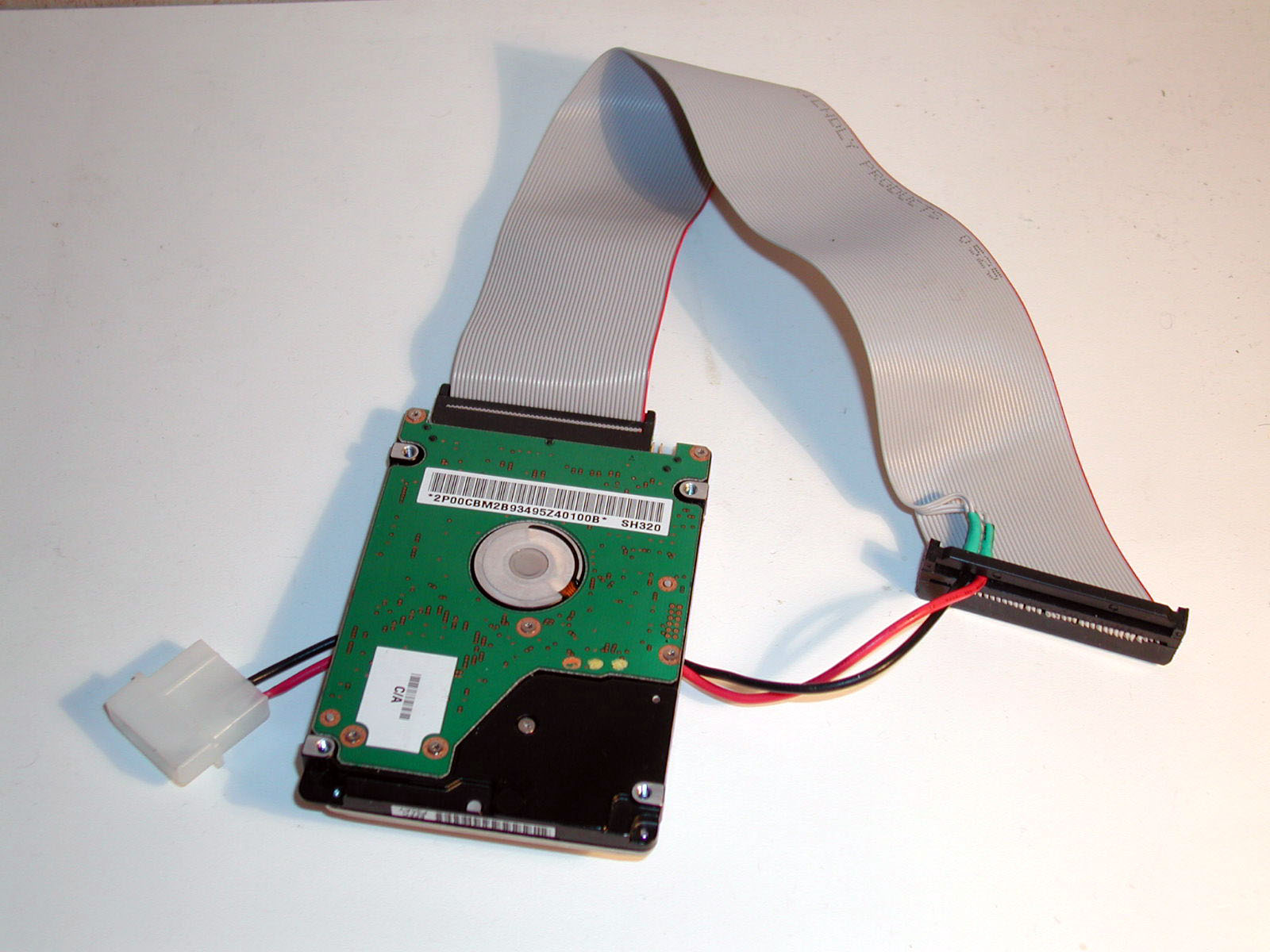

... и проверяем.

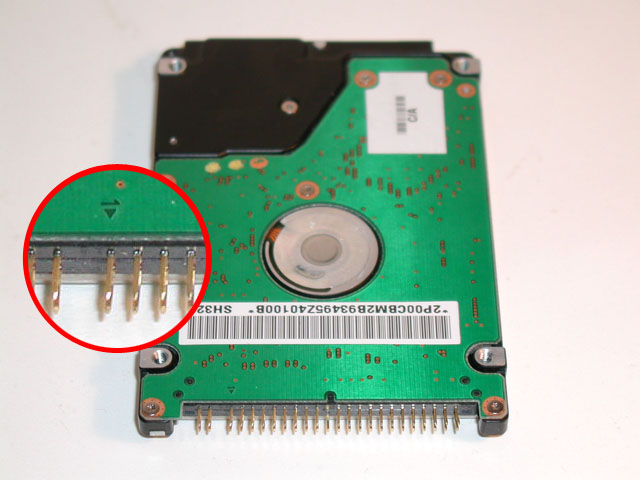

Примечание: Первый номер разъема соответствует первой жиле шлейфа. А вот на ноутбучном жестком диске стрелочка с цифрой "1" показывает на 2-ю ножку жесткого диска!
